TH2836 高频LCR数字电桥

RS232   HANDLER    USB HOST   USB DEVICE   LAN


GPIB


性能特点

■ 测试频率:4Hz-8.5MHz

■ 测试精度:0.05%

■ 高速度:最快达5.6ms的测试速度

■ 高分辨:7英寸,800×480分辨率

■ 10点多参数列表扫描功能

■ 数学运算功能

■ 变容二极管自动极性功能

■  一键截屏功能

■  一键记录功能

■ 10档分选功能,分选结果声光报警

■ 超大的存储空间:

   内置:40组设定文件

   扩展:可通过USB存储器存储500组设定文件、图像文件、数据记录文件

■ 高兼容性:支持SCPI指令集,兼容KEYSIGHTE4980A、E4980AL、HP4284A


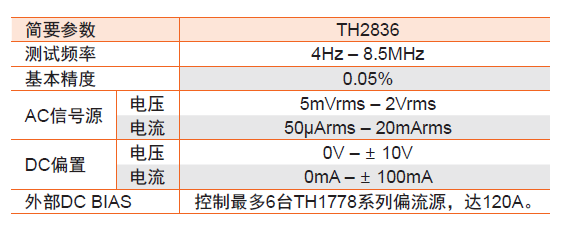

简介

■  TH2836是采用当前国际先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器,其0.05%的基本精度、最快达5.6ms的测试速度、4Hz-8.5MHz的频率范围。四端对的端口配置方式可有效消除测试线电磁耦合的影响,将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。

      TH2836支持2V交流测试信号和10V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件全面评价的能力。

      TH2836是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料(电子材料和非电子材料)的研究和开发提供了强有力的工具。


A.高精度

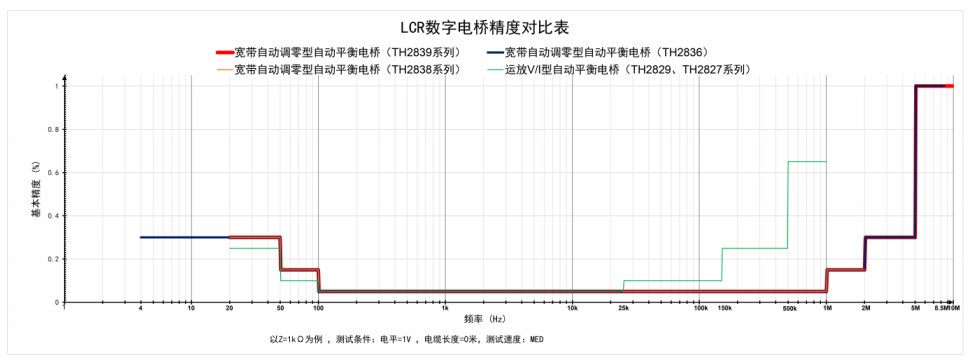

自动平衡电桥与普通LCR电桥相比,它能在更宽的频率范围内保证更高的频率精度!


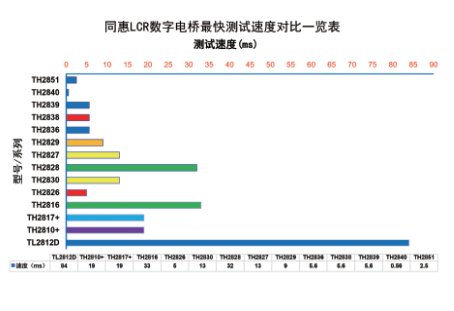

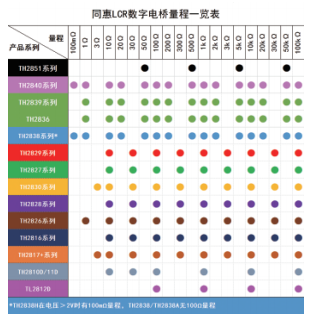

B.高稳定性和高一致性                                                                                                                C.高速度

image.png                                       image.png

D.功能与界面

image.png                                               image.png

                    单测显示                                                                                            列表扫描显示

E.材料介电常数测试

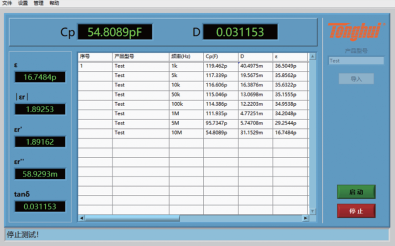

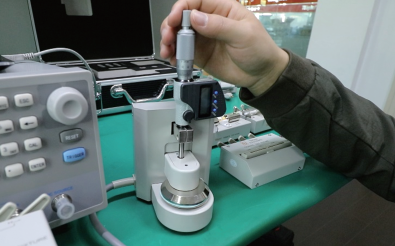

TH2836系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

image.png                        image.png

F.上位机软件

1).通用上位机软件

测试方式:

image.png                   image.png               image.png

                     单次                                                                  列表                                                              扫描

文件保存:

image.png                 image.png                        image.png

                  保存格式                                                      单次自动保存                                                列表自动保存结果

硬件连接方式:RS232C、USB、GPIB、LAN

数据图像保存格式:TXT、XLS、MDB、CSV、BMP、JPG、PNG

其它功能:自动记录、设置文件保存、用户管理等

2).压电陶瓷上位机软件

分析设置:


分析结果:

image.png          image.png

                         主要参数图                                                      主副参数(导纳圆)

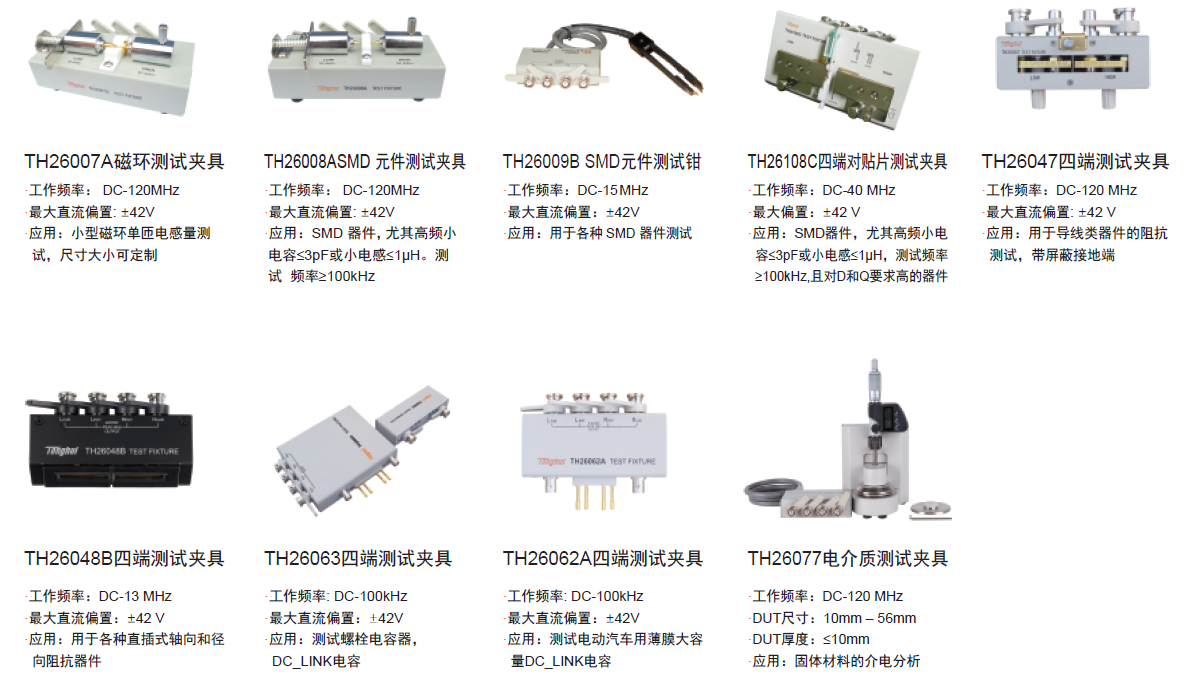

G.选配附件


应用

无源元件:

电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析。

半导体元件:

LED驱动集成电路寄生参数测试分析;变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析

其它元件:

印制电路板、继电器、开关、电缆、电池等阻抗评估

介质材料:

塑料、陶瓷和其它材料的介电常数和损耗角评估

磁性材料:

铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

半导体材料:

半导体材料的介电常数、导电率和C-V特性液晶材料:液晶单元的介电常数、弹性常数等C-V特性


技术参数

产品型号

TH2836

显示

7英寸TFTLCD显示器800×RGB×480

AC测量参数

Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、Vac、Iac

DC测量参数

Rdc、Vdc、Idc

测试频率

范围

4Hz-8.5MHz

最高分辨率

1mHz

测试电平

AC电压

4Hz-1MHz:5mV-2Vrms

1MHz-8.5MHz:5mV-1Vrms

分辨率

100μV

AC电流

4Hz-2MHz:50μA-20mArms

2MHz-8.5MHz:50μA-10mArms

分辨率

1μA

DC电压

100mV-2V

分辨率

100μV

DC偏置

电压

0V-±10V

电压分辨率

100μV

电流

0mA-±100mA

电流分辨率

1μA

测试端配置

四端对

电缆长度

0、1

输出阻抗

100Ω

典型测量时间(速度)

Fast:5.6ms  Medium:120ms  Slow:230ms

最高准确度

1kHz :0.05% 1MHz:0.05%

2MHz:0.1%

5MHz:0.5%

8.5MHz:1.0%

测量显示范围

a:1×10-18E:1×1018

Cs、Cp

±1.00000aF-999.999EF

Ls、Lp

±1.000000aH-999.999EH

D

±0.00001-9.99999

Q

±0.01-99999.9

R、Rs、Rp、X、Z、Rdc

±1.00000aΩ-   999.999EΩ

G,B,Y

±1.00000aS -   99.9999ES

Vdc

±1.000000aV -   999.9999EV

Idc

±1.00000aA -   999.999EA

θr

±1.00000rad -   3.14159rad

θd

±0.0001deg -   180.000deg

Δ%

±0.0001% -   999.999%

多功能参数列表扫描

10点,扫描参数:测量参数、测试频率、AC电压、AC电流、DCBIAS电压、DCBIAS电流

图形分析

选购上位机软件

接口

USB HOST、USB   DEVICE、HANDLER、RS232C 选件:GPIB

开机预热时间

60分钟

输入电压

100-120VAC/198-242VAC可选择,47-63Hz

功耗

80VA

尺寸(WxHxDmm3

400x132x425

重量

15kg


资料下载
资料名称下载链接
规格书 下载
TH2836高频LCR数字电桥_技术手册_V2023.12.06 下载
TH2836高频LCR数字电桥_使用说明书_V1.0.1@202406 下载
