■ 测试频率：20Hz-1MHz，分辨率：最高10mHz
■ 基本精度：0.05%
■ 测试速度：最快13ms/次
■ 变压器参数测试功能
■ 30Ω、50Ω、100Ω可选内阻
■ 201点列表扫描测试功能
■ 电压或电流的自动电平调整（ALC）功能
■ V、I 测试信号电平监视功能
■ 内部自带直流偏置源
■ 可外接大电流直流偏置源
■ 内建比较器，10档分选和计数功能
■ 内部文件存储和外部U盘文件保存
■ 测量数据可直接保存到U盘
■ 4.3寸TFT液晶显示
■ 中英文可选操作界面
■ RS232C、USB HOST、USB DEVICE、LAN、HANDLER、GPIB、DCI接口
- 简介
TH2827系列是具有多种功能和更高测试频率的新型LCR数字电桥，体积小，紧凑便携，便于上架使用。本系列仪器基本精度为0.05%，测试频率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便简洁。集成了变压器测试功能,提高了测试效率。仪器提供了丰富的接口，能满足自动分选测试，数据传输和保存的各种要求。
功能特点：

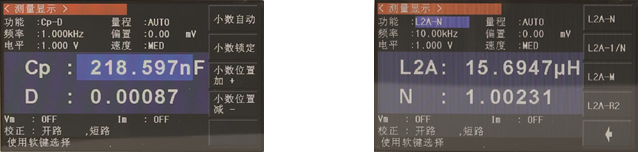

A.功能与界面
该仪器除了常规的LCR测试参数, 还集成了单组变压器测试功能,可以测试初/次级电感，初/次级直流电阻、互感、初次及电容等变压器常见参数，极大的提高了测试效率。
B.材料介电常数测试
TH2827系列配合专用材料测试夹具TH26077以及上位机软件可方便、精确的测量材料在不同频率下的介电常数。

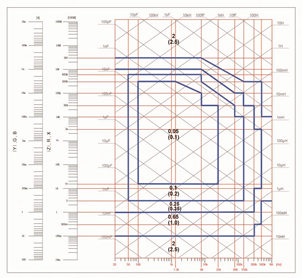

基本准确度因子曲线：
注：测试信号电平：0.3Vrms – 1Vrms
上部数值（无括号的数值）适用于中速和慢速，
下部数值（括号中的数值）适用于快速。
- 应用
■ 无源元件:
电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估和性能分析
■ 半导体元件:
LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性;晶体管或集成电路的寄生参数分析
■ 其它元件:
印制电路板、继电器、开关、电缆、电池等的阻抗评估
■ 介质材料:
塑料、陶瓷和其它材料的介电常数和损耗角评估
■ 磁性材料:
铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估
■ 半导体材料:
半导体材料的介电常数、导电率和C-V特性液晶材料：液晶单元的介电常数、弹性常数等C-V特性
■ 液晶单元:
介电常数、弹性常数等C-V特性
购买直达
■ 请点击上方图片，跳转该商品天猫京东购买页面
- 技术参数
型号
TH2827A
TH2827C
显示器
4.3 TFT LCD显示器480×272
测试信号
频率
20Hz - 300kHz
20Hz - 1MHz最小分辨率
10mHz，4位频率输入
准确度
0.01%
AC 电平
测试信号电压范围
5mV - 2Vrms
电压最小分辨率
100μV，3位输入
准确度测试信号
ALC ON
10% x设定电压 + 2mV
ALC OFF
6% x设定电压 + 2mV
电流范围
100μA - 20mA
电流最小分辨率
1μA，3位输入
准确度
ALC ON
10% x设定电流 + 20μA
ALC OFF
6% x设定电压 + 20μA
DC 偏置电压源
电压 / 电流范围
0V - ±5V / 0mA - ±50mA
分辨率
0.5mV / 5μA
电压准确度
1% x设定电压 + 5mV
ISO ON
用于电感、变压器加偏置测试
AC源内阻
ISO ON
100Ω
ISO OFF
30Ω、50Ω、100Ω可选
DCR源内阻
30Ω、50Ω、100Ω可选
LCR测试参数
|Z|、|Y|、C、L、X、B、R、G、D、Q、θ、DCR、VDC、IDC
测试页面参数显示
一组主、副参数；10点列表扫描
变压器测试参数
L1初级电感、L2次级电感、DCR1(初级，2端), DCR2（次级，2端），M（互感），N，1/N
基本测量准确度
LCR测试参数
0.05%
校准条件
预热时间：≥30分钟；环境温度：23±5°C； 信号电压：0.3Vrms - 1Vrms；清“0”：
OPEN、SHORT后；测试电缆长度：0 m
测量时间(≥10 kHz)
快速: 9 ms 中速: 67 ms 慢速: 187 ms，另加显示字符刷新时间
LCR参数显示范围
| Z | , R , X, DCR
0.00001Ω - 99.9999MΩ
|Y|, G, B
0.00001μs - 99.9999s
C
0.00001pF - 9.99999F
L
0.00001μH - 99.9999kH
D
0.00001 - 9.99999
Q
0.00001 - 99999.9
θ (DEG)
-179.999o - 179.999o
θ (RAD)
-3.14159 - 3.14159
Δ%
-999.999% - 999.999%
等效电路
串联, 并联
量程方式
自动, 保持
触发方式
内部, 手动, 外部, 总线
平均次数
1 - 256
校准功能
开路, 短路全频、点频校准，负载校准
数学运算
直读, ΔABS, Δ%
延时时间设定
0 - 999, 最小分辨率100us
比较器功能
10档分选，BIN1 - BIN9、NG、AUX
档计数功能
PASS、FAIL前面板LED显示
列表扫描
·201点列表扫描
·可单独对频率、AC电压/电流、 内/外DC偏置电压/电流进行列表扫描测试
·前10个扫描点可单独分选
内部非易失性存储器
40组LCRZ仪器设定文件记忆
外部USB存储器
GIF图像、CSV数据文件、LCRZ仪器设定文件、记忆测试数据USB、存储器直接存储
接口
I/O接口
HANDLER，从仪器后面板输出
串行通讯接口
USB、RS232C
并行通讯接口
GPIB接口（选件）
网络接口
LAN
存储器接口
USB HOST（前面板）
