TH9110/TH9110A交直流耐压/绝缘电阻测试仪是高德娱乐多年电气安规测试仪器设计的经验，最新设计的具有500VA大功率，最大输出交流5kV/100mA，符合大功率耐压测试需求，以及符合EN50191的设备安全标准。

TH9110/TH9110A系列除了基本的交流、直流、绝缘电阻测试外，增加了崩溃电压测试功能 ，可分析产品的击穿点电压，满足特定客户对产品高压可靠性检测的要求; 同时具有开短路检测功能，解决了用户在测试安规产品时的可靠性和准确性问题，输出时同步进行接触检查，避免漏检，提升测试可靠度与效率。

TH9110/TH9110A使用7寸LCD彩色显示屏，并将测试结果用大字符显示，更加清晰直观，方便操作与判断。同时浮地输出设计、触电保护功能等，更加确保了客户即使在不小心接触到高压测试端的时候也不会被电击伤害，保护操作人员的安全，操作时无后顾之忧。

功能特点

A.耐压绝缘测试和电弧侦测(ARC)

耐压不良是指在耐压测试中，不得有电气闪络或绝缘破坏发生。现在耐压绝缘测试已经成为各类绝缘材料测试的标准配备.但是,仅仅考虑到绝缘失效并不能完全解决产品安全问题,另一类现象,如今在耐压测试中越来越得到重视,那就是放电,放电与绝缘能力之间具有极高的相关性，所以放电侦测不仅是重要的相关问题，更是控制产品质量的主要关键。

电弧放电 :

以下两种情况会出现电弧放电现象

1. 当材料承受较高电压，电场强度相对较大，电场强度大于气体的电离能时，会让材料表面气体发生瞬时电离现象，此时会在材料表面形成打火并对材料形成温升现象。长期的打火和温升可能会造成材料的质变，进而导致绝缘劣化，使得电压耐受程度下降，最终发生绝缘失效。

2. 被测件检测点间距过小时,在被测件两端施加较高电压，检测点两端空间里的空气会被电离，形成打火现象，也就是拉弧现象。

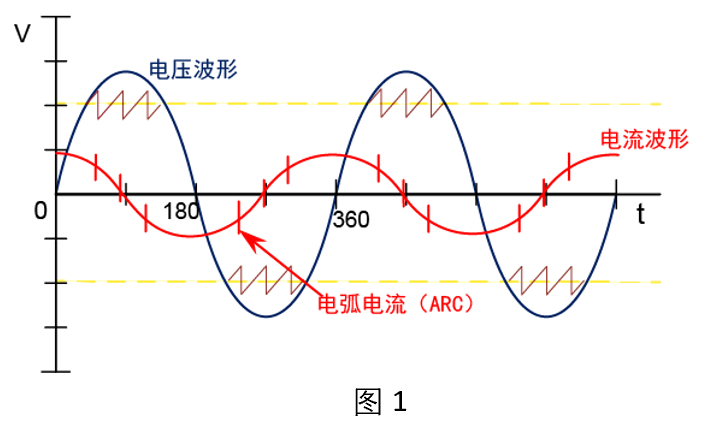

由于拉弧现象产生高频的瞬时放电，如图1，是在测试过程中产生了一个高频电流信号，此高频信号大于正常测试信号，因此会造成误判，因此，电弧侦测（ARC）功能是用高频电量量测的方式侦测，一方面可以判断出材料绝缘新能是否有不良，另一方面又可以防止误判。

B. 接触检查功能OSC

在耐压测试过程中由于被测件接触点氧化、测试线损坏等，会发生开路现象，会导致不良品误判为良品 ; 同时被测件损坏或者被测端间距太小导致测试线短路现象，仪器可提早得知并筛选，减少对治具设备的伤害，节省测试成本。

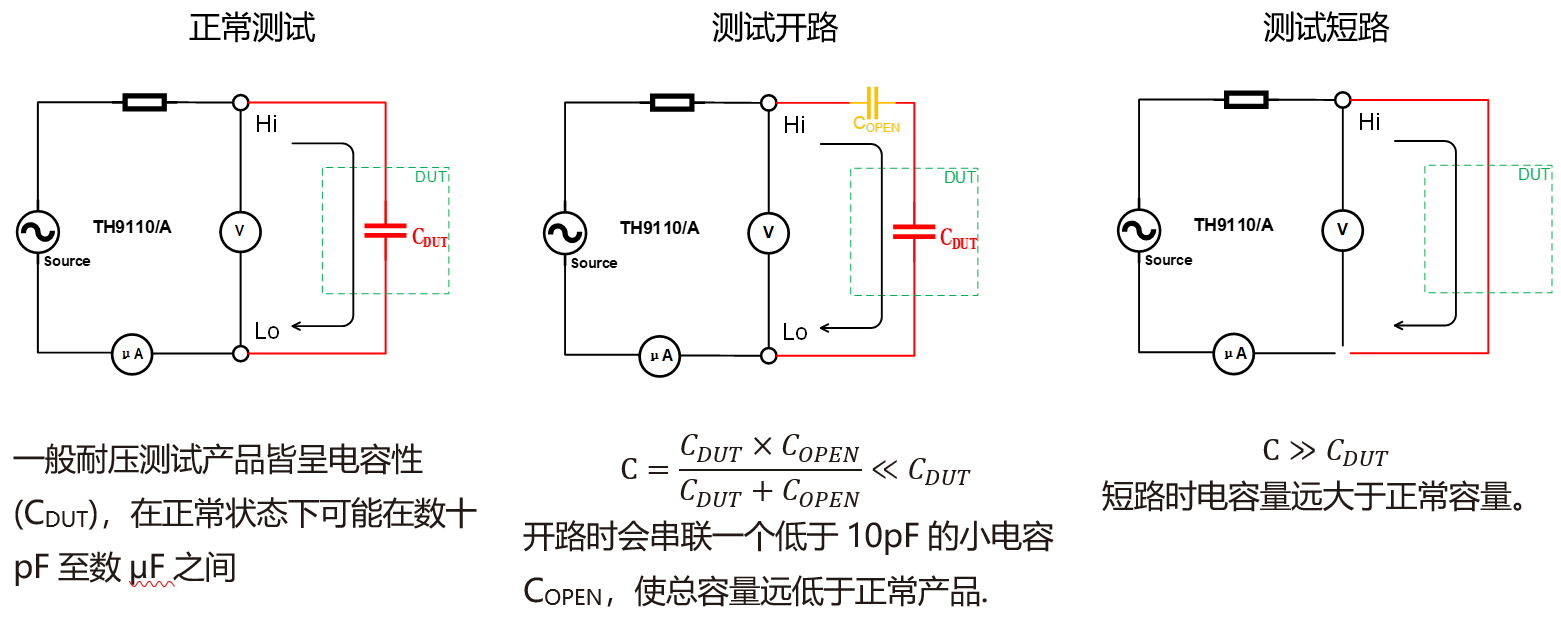

因此可利用电容量变化之上下限值判断，减少产线接触不良的问题发生。

C. 绝缘崩溃检测

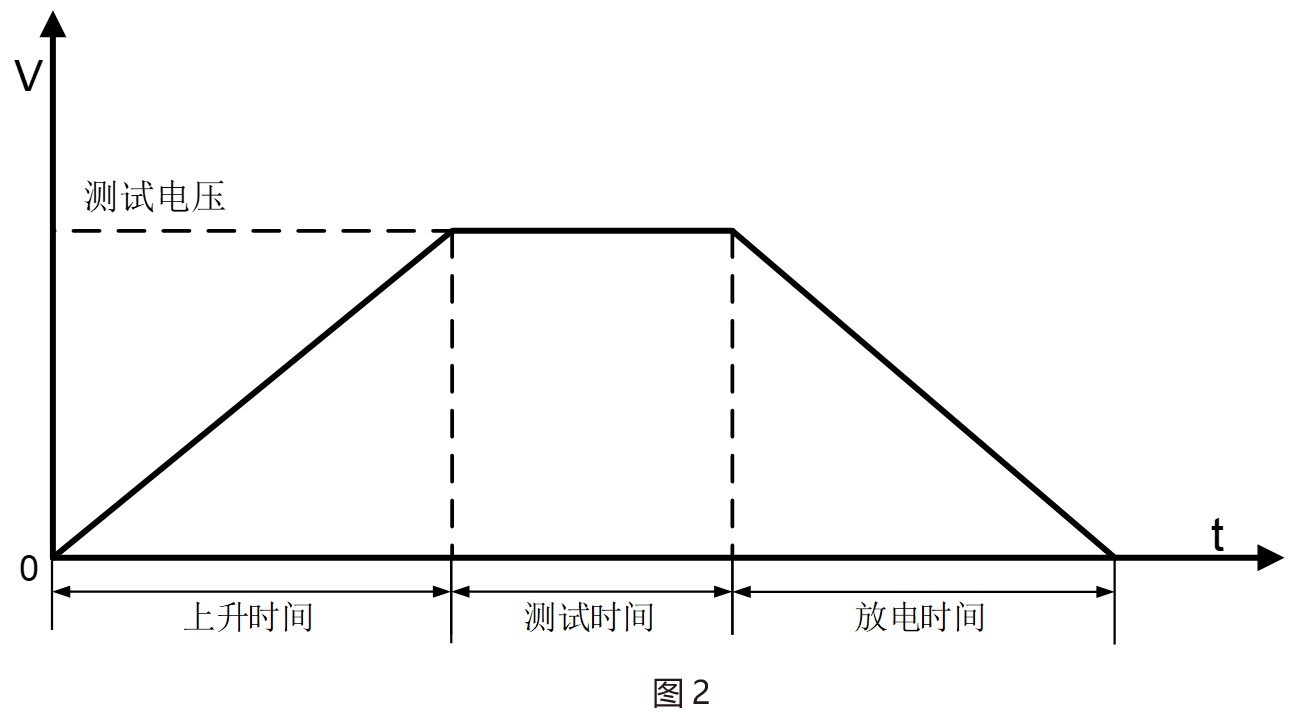

常规测试耐压，如图2所示，只是设定了上升时间和测试电压值，如果在测试时间内，被测件出现击穿现象，则判断耐压不良，直接切断测试电压。因此，常规耐压检测仅能判断在指点电压下耐压是否合格。

但是有些被动组件或者材料，需要检测其高压耐受程度，并得出准确的奔溃电压值，那么常规的耐压检测方法就无能为力了。因此TH9110/A增加了一个崩溃电压检测功能，如图3所示：

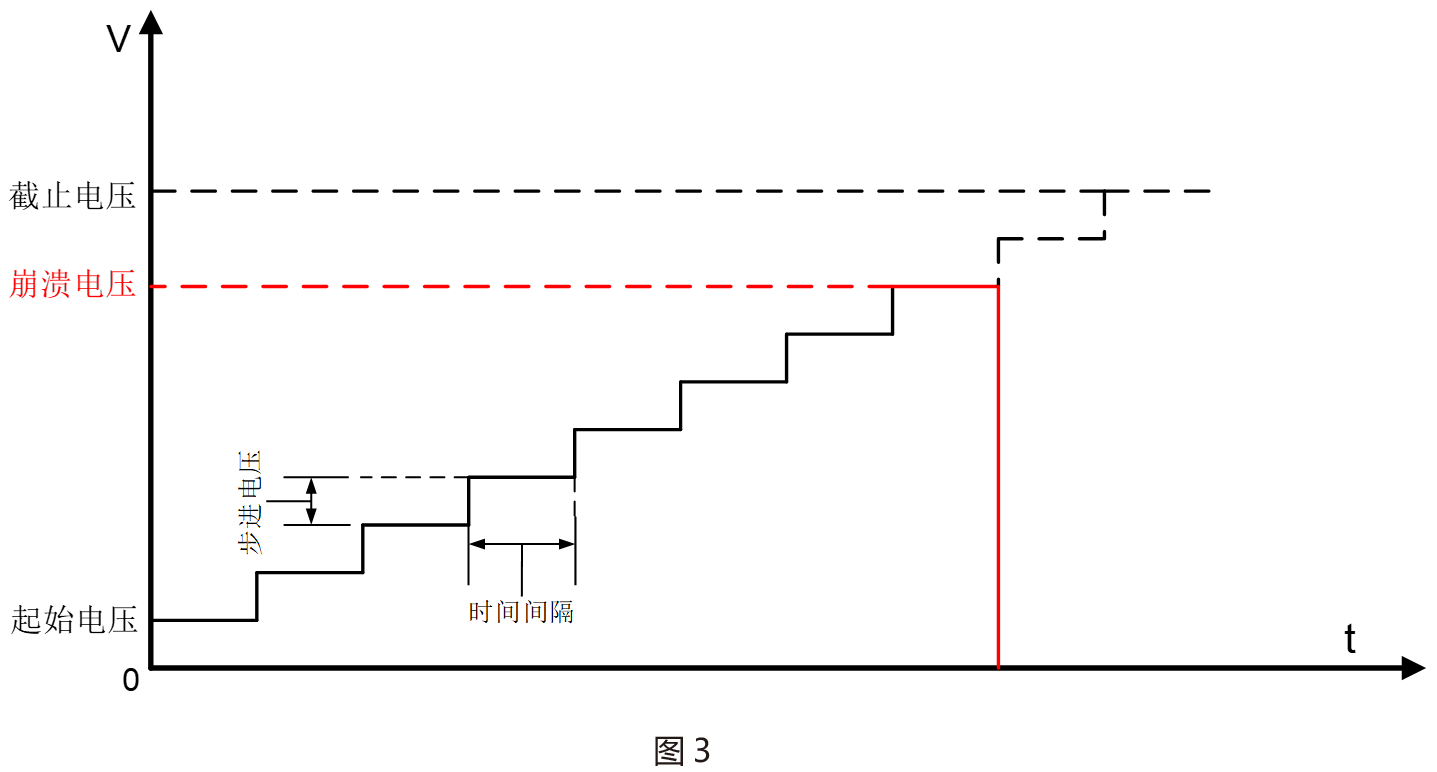

由图可见，崩溃电压测试功能是根据设定爬升的起始电压、结束电压、电压步进及时间间隔，逐渐对被测件进行测量，当被测件出现耐压绝缘不良的现象后，自动保存此时的电压值即为崩溃电压；如果电压值爬升到截止电压，被测件仍未出现崩溃现象，则可以重新设置截止电压等，进行进一步分析，直至得到正确的奔溃电压值。因此，奔溃电压测试模式，可以对被测件进行分析，研究人员由此可针对组件绝缘较弱的部份进行改善。

D. 超强安全设计 – 浮地输出功能 / 触电保护功能

安规测试的目的是为了保护产品用户的安全，而当操作人员在操作仪器时，也需要仪器的保护设计。TH9110/A设计了二种保护安全设计供选择，分别为浮地输出和触电保护功能。

浮地输出功能：

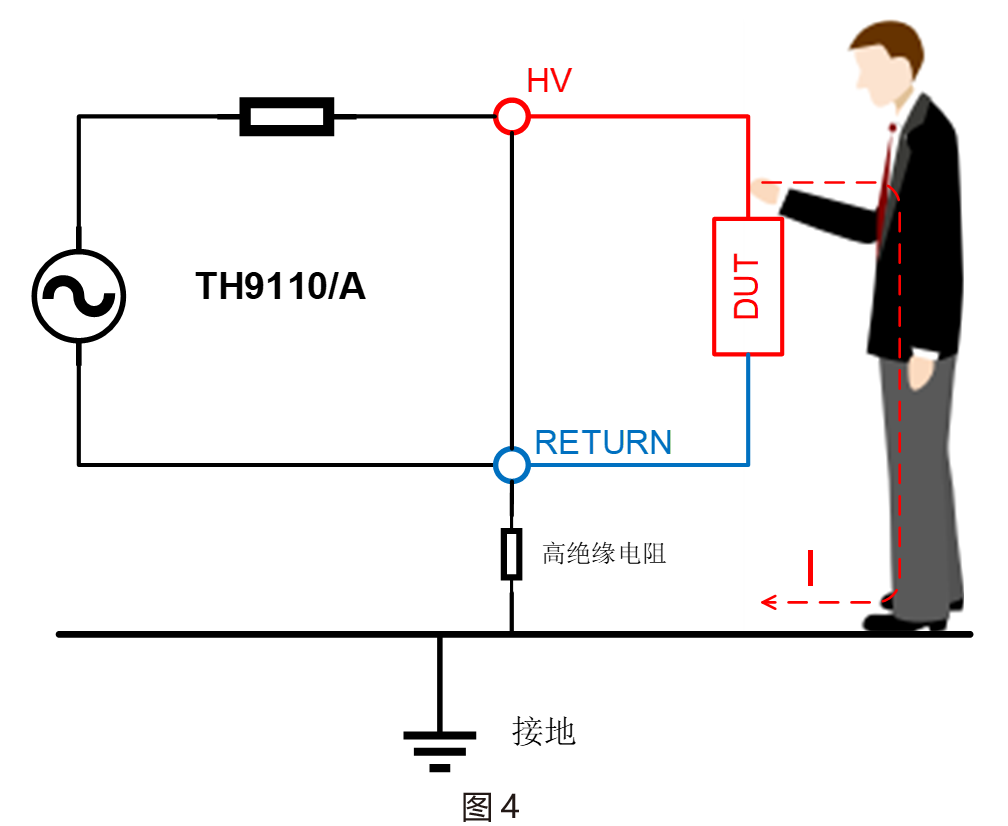

如图4，当人体不小心接触到测试高压端时，高压电路的低端（RETURN）并未接地，而是和地线隔离，相当于接入了一个高绝缘的电阻，因此通过人体的电流不会大于3.5mA，从而保证了测试人员的安全。

本设计符合EN50191 设备安全标准。

触电保护功能：

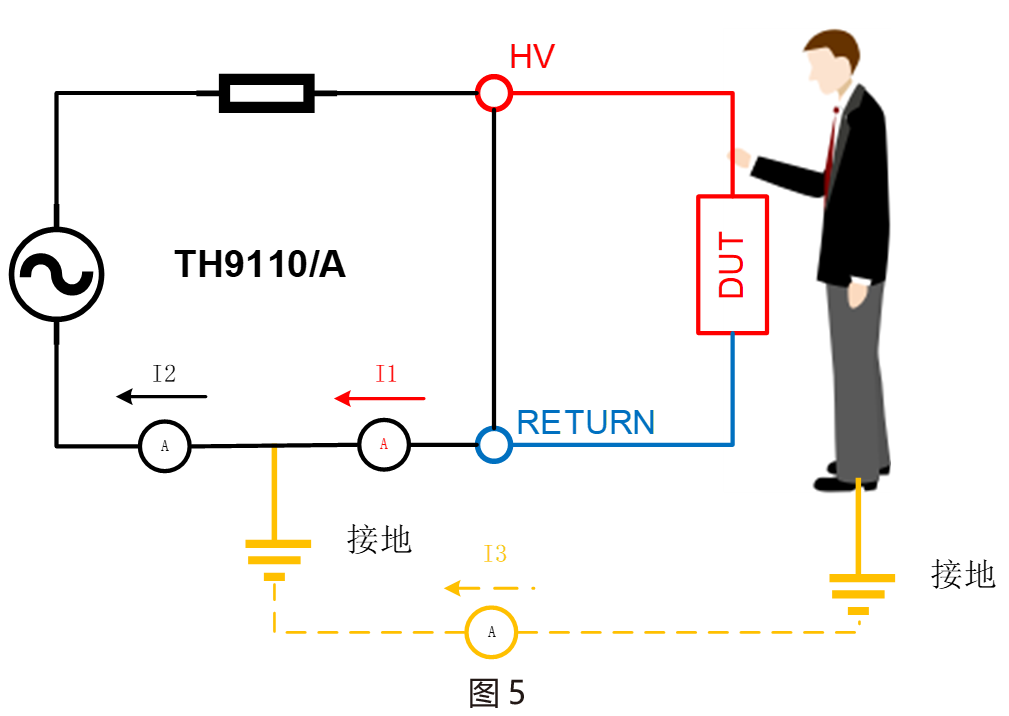

如图5，当操作人员触电时，电流表分别测得不同数值，经过人体的电流I3= i2-i1, 当 i3过高时，即判定为触电，会立即切断输出，保障用户的安全。
