磁性元件中的磁导率测试
磁性元件是电子电气设备核心元件，在电子电路中起着变压、隔离、整流、变频、倒相等作用。随着各类电力电子设备的广泛应用，磁性元件在光伏发电、新能源汽车和消费电子等行业的推动下快速发展。
一、光伏发电
光伏逆变器是光伏发电系统的核心装置，主要功能是将光伏组件所产生的直流电转变为交流电用于并网发电，从而保证发电系统获得最大输出功率，其中为了让电感具备储能、升压、滤波等作用，需要采用高性能锰锌磁性材料。
TH2851可精确分析其磁导率特性并为用户提供更详细的测试数据。
二、新能源汽车
新能源汽车的蓬勃发展给磁性元件带来巨大的发展空间。在电动机和变压器中，为了在一定的电流下产生较强的磁场，以减小其体积和重量，电动机和变压器铁心都会采用磁导率较高的铁磁材料制成，部分能量转换电路中的电感会用到非晶体磁性材料。
另外磁性元件同样也是充电桩的核心元器件之一，大功率充电的应用能够大幅度提高充电效率，提升充电桩的利用率。
TH2851可精密测量铁磁材料的关键指标，提高新能源汽车能量的利用率，避免过多的能量损耗。
三、电子通讯
磁性元器件，尤其是软磁器件在通讯中发挥着极其重要的作用，智能手机具有高清晰通话质量、抗干扰技术、有效防止窃听、通话范围大、低功耗、环保低辐射等优势。
TH2851可筛选出高磁导率的软磁材料来作为抗干扰电磁兼容元件和功率材料，以保证可靠性和稳定性。
关于TH2851系列阻抗分析仪
TH2851系列是常州高德娱乐电子采用当前先进的自动平衡电桥原理研制成功的新一代阻抗测试仪器，为国产阻抗测试仪器天花板。
自动平衡电桥技术的应用，得以在10Hz-130MHz频率、1mΩ-100MΩ的阻抗范围内都能达到理想的测量精度，其中最高精度达0.08%，远远高于射频阻抗分析仪、网络分析仪的精度, 并支持等效电路分析、晶体振荡器分析、压电分析、曲线轨迹对比、介电常数分析（选件）、磁导率分析（选件）。

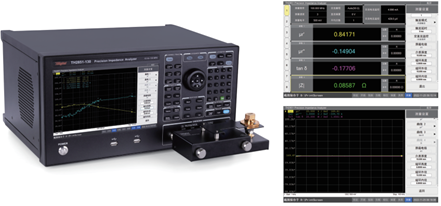

本次将在TH2851主机的基础上，针对磁导率进行分析测试，需选配测试夹具及分析软件，具体配置如下：
1、 配置
2、测试夹具
TH26086转接底座 TH26088磁导率测试夹具
TH26088可精确测量环形磁性材料的磁导率。由于该夹具的结构是环形线圈绕一圈（无漏磁），因此不需要绕环形线圈的导线，而且允许广泛的频率覆盖。它配有一个小型和一个大型夹具，适应各种尺寸，是测量磁性材料的理想结构。
3、测试原理
1） 磁导率基础概念
磁导率是材料与磁场的相互作用，等于电感 B（磁感应强度）与磁场强度 H 的比值。复数相对导磁率 (μ*r) 由实部和虚部组成（实部：储存电能，虚部：消耗能量）也是真空导磁率 (μ0)的复数导磁率μ*r)，损耗角正切 tanδ为无效导磁率，是实部和虚部的比值。
2） 有效磁导率
采用电感测量法测量，在环形磁芯的磁芯上缠绕导线，并放置在一个密闭的圆柱形空间内（TH26088夹具），通过阻抗分析仪测量导线两端的电感（自感），根据测试电感量及下列公式推导出有效磁导率。
3） 相对导磁率
4、磁导率分析软件
高德娱乐电子专注于材料测试领域，包括介质材料、磁性材料、半导体材料、液晶单元等等，致力为您提供更多的材料测试问题和解决方案。
