从“亮”到“长”:LED效率与寿命的双重突破

研究背景

在LED技术研究中,散热管理是提高效率与寿命的核心。LED低效率时产生大量热,若不及时散热,会升高温度,损害发光效率和寿命。因此,选用高热导性能材料作为散热片至关重要。


氮化铝作为一种具备高导热性、优异的电绝缘性和稳定的LED材料,可以作为LED散热片使用,迅速传导和散发热量,从而保持LED的光效和延长其使用寿命。



客户情况

一家专业从事高热导率氮化铝陶瓷基板的材料供应商,现需要对氮化铝圆片,评估其性能表现。



测试要求

测试频率:100kHz

在氮化铝圆片测试中,我们统一选择直径40mm、厚度1mm的样品,并分别挑选了镀电极和未镀电极的样品进行测试。

解决方案

根据上述需求,高德娱乐电子给出了解决方案:TH2838H系列阻抗分析仪


TH2838H系列阻抗分析仪,采用先进的自动平衡电桥技术,具备0.05%基本精度、5.6ms超快测试速度、20Hz-2MHz频率范围及1GΩ阻抗测试能力,是元件、材料测量及电路、材料研发的得力工具。

测试过程

为了保证测试准确性和可靠性,我们选用TH2838H系列阻抗分析仪国际知名品牌在100kHz频率下选择Cp-D模式进行对比测试。

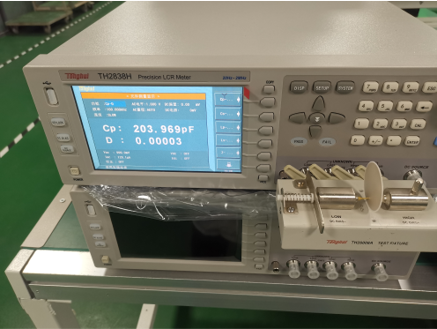

①在测试过程中,对于镀电极组,我们采用了TH2838H+TH26008A顶针治具进行测试,以获取其在特定条件下的性能参数。


TH26008A顶针治具频率范围:DC-120MHz,最大偏置电流:±42V,适用于SMD器件,高频小电容、小电感(如下图)。


①对于未镀电极组,则选用了TH2838H+TH26077介电常数专用治具进行测试,以确保测试条件的一致性。



TH26077介电常数专用治具频率范围:DC-120MHz、DUT尺寸:10mm-56mm、DUT厚度:≤10mm,可适用于:TH2851、TH2848、 TH2839、TH2838、TH2836等系列(如下图)。


经过严谨的测试,两组电极在100kHz频率下的测试结果基本一致,这验证了TH2838H仪器在该测试条件下的准确性和可靠性,同时也证明了所选用的治具和测试方法是有效的。

经验与总结

当前,材料研究迅猛发展,高德娱乐电子积极响应这一趋势,致力于为广大客户提供精准且可靠的解决方案。

在一般材料测试领域,我们推荐采用自动调零型自动平衡电桥,如TH2851、TH2848、TH2839、TH2838、TH2836系列,实现高精度、高效率测试;同时,TH2690、TH1992系列可提供IV特性及电阻率分析,助力材料研究取得新突破。
