从雷达探测到电磁兼容，吸波材料无处不在
研究背景

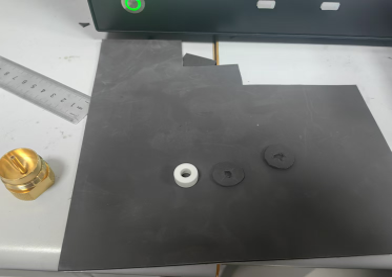

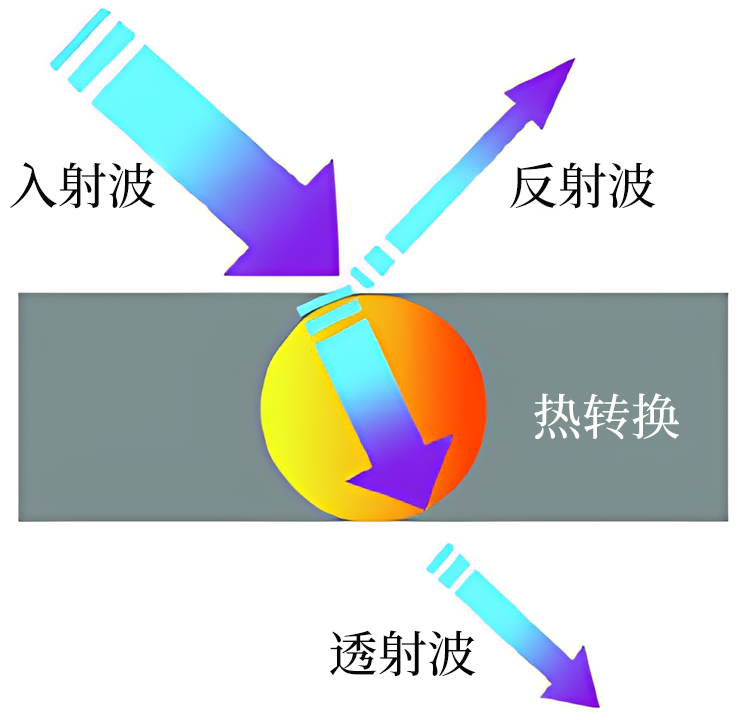

在当今这个电磁技术蓬勃发展的时代，吸波材料不仅在电磁屏蔽、隐身技术以及电子对抗等多个关键领域中发挥着核心作用，而且在电磁兼容屏蔽实验室中也扮演着至关重要的角色。 磁导率，作为衡量材料电磁性能的关键指标之一，其精确测量对于深入探究材料的吸波原理、改进材料设计以及推动其在更多领域的应用具有举足轻重的价值。 客户情况 客户在材料测试领域，现阶段专注于对电磁屏蔽材料和吸波材料的磁导率特性进行深入的测试与分析。 测试要求

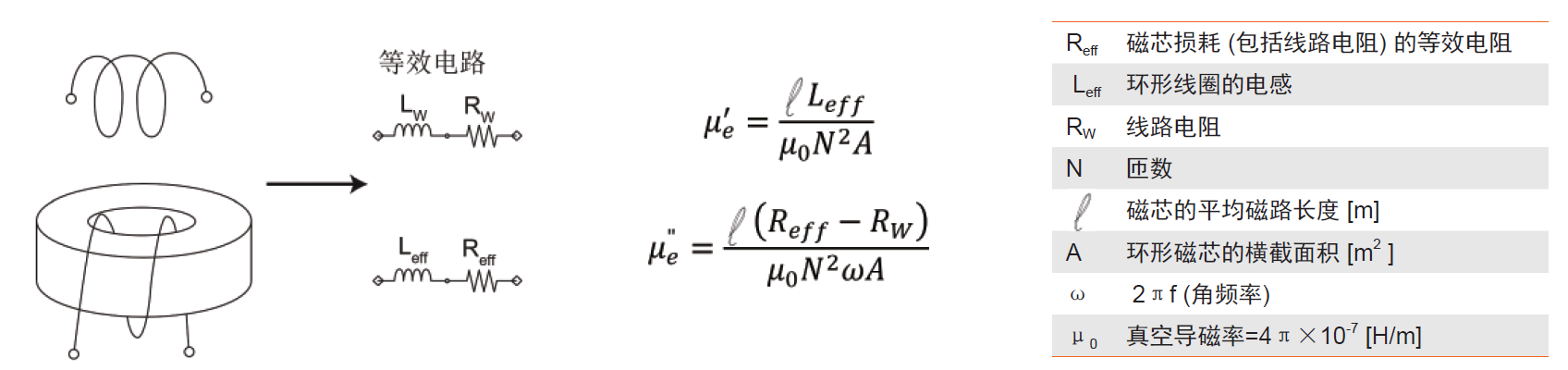

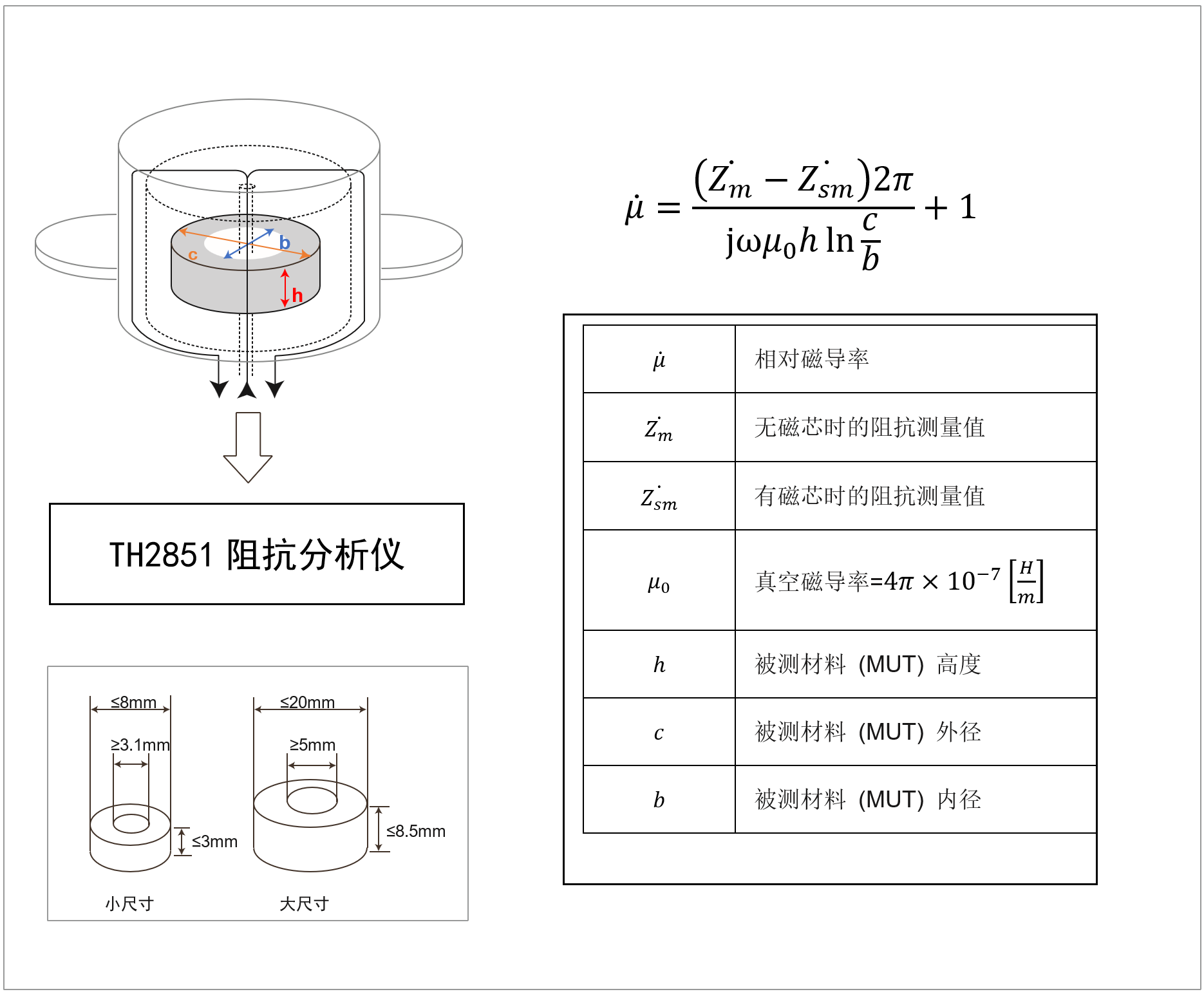

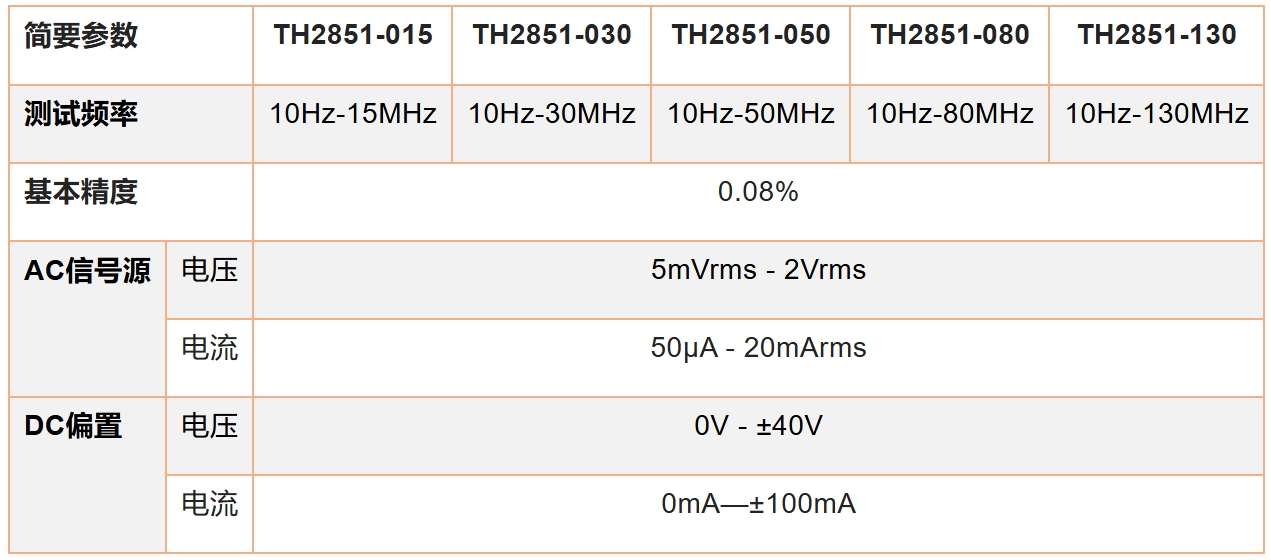

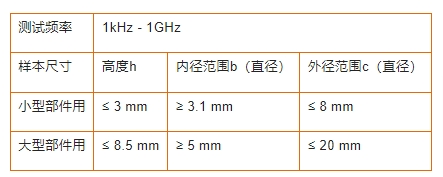

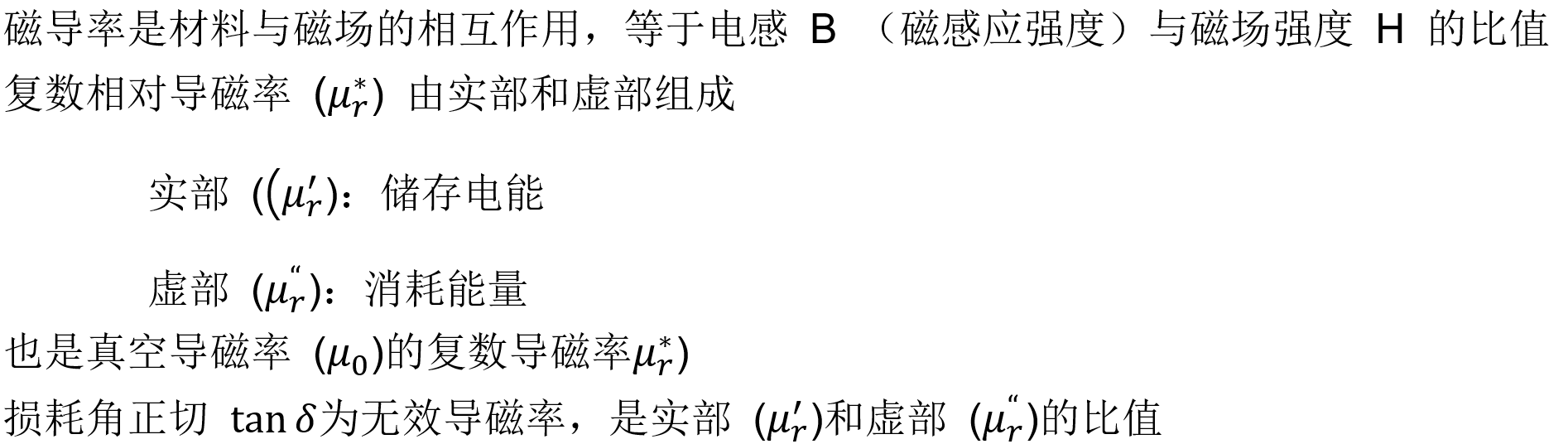

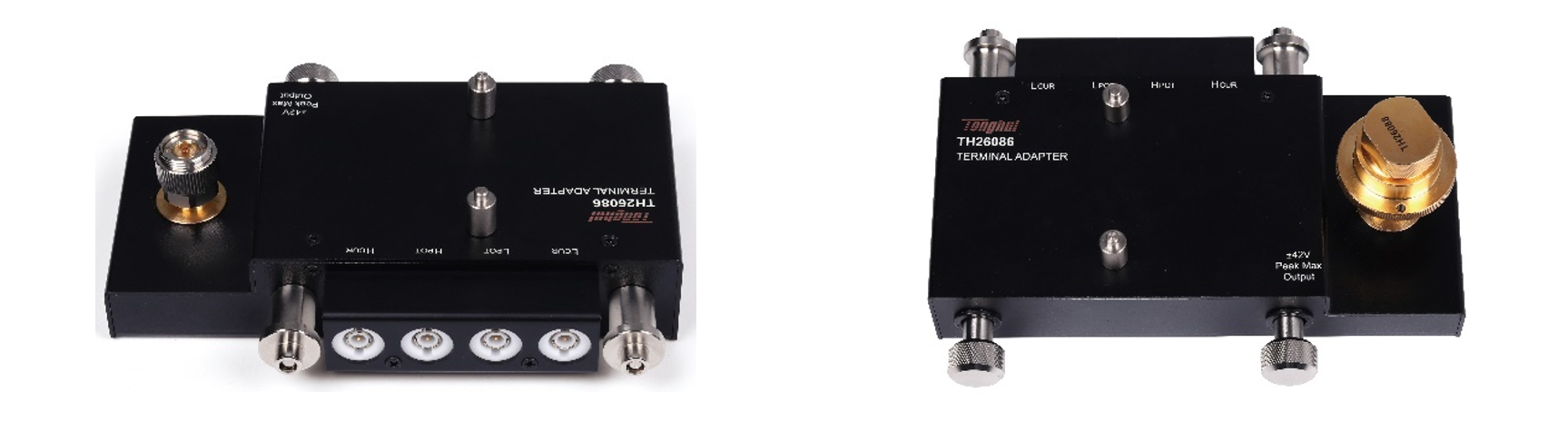

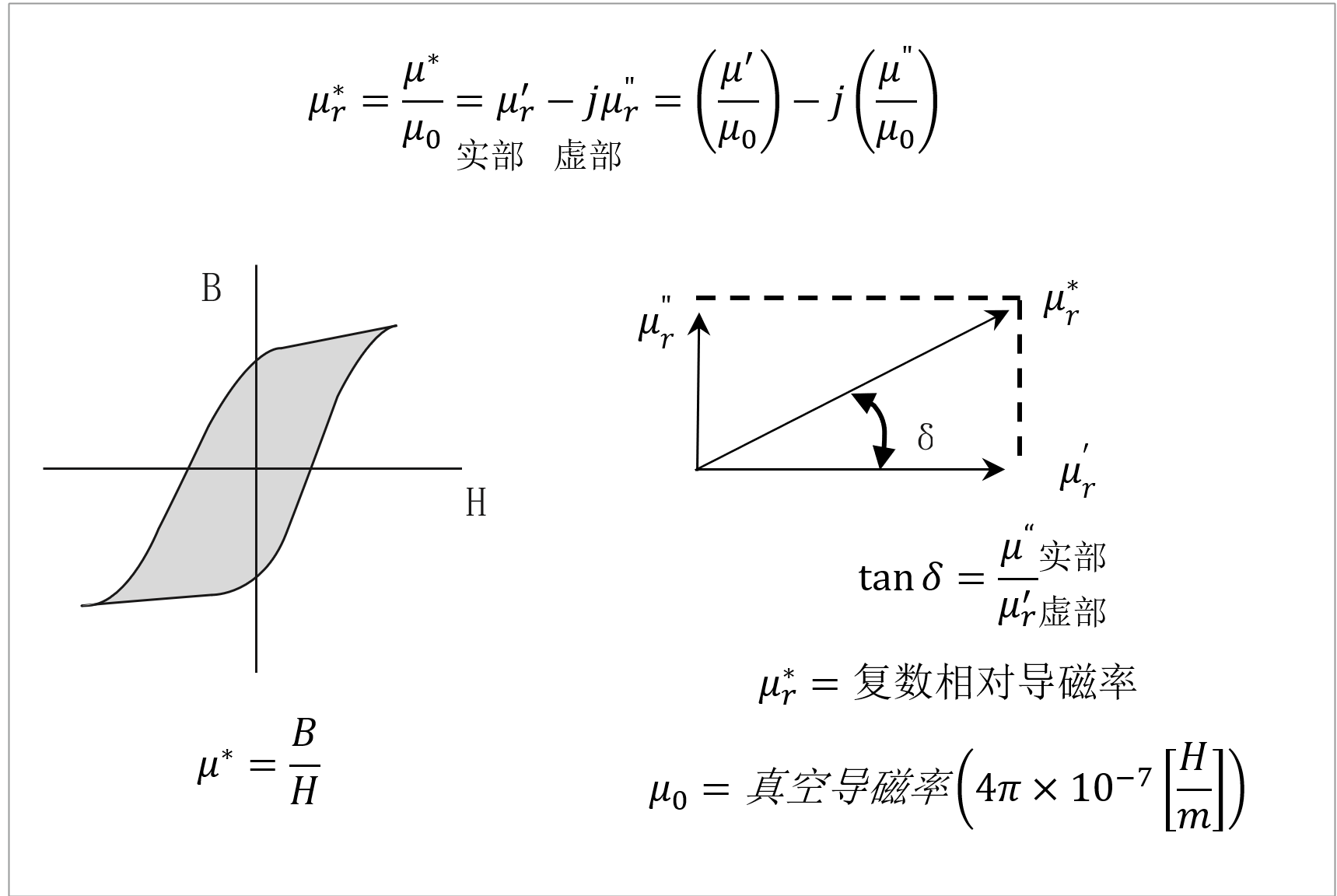

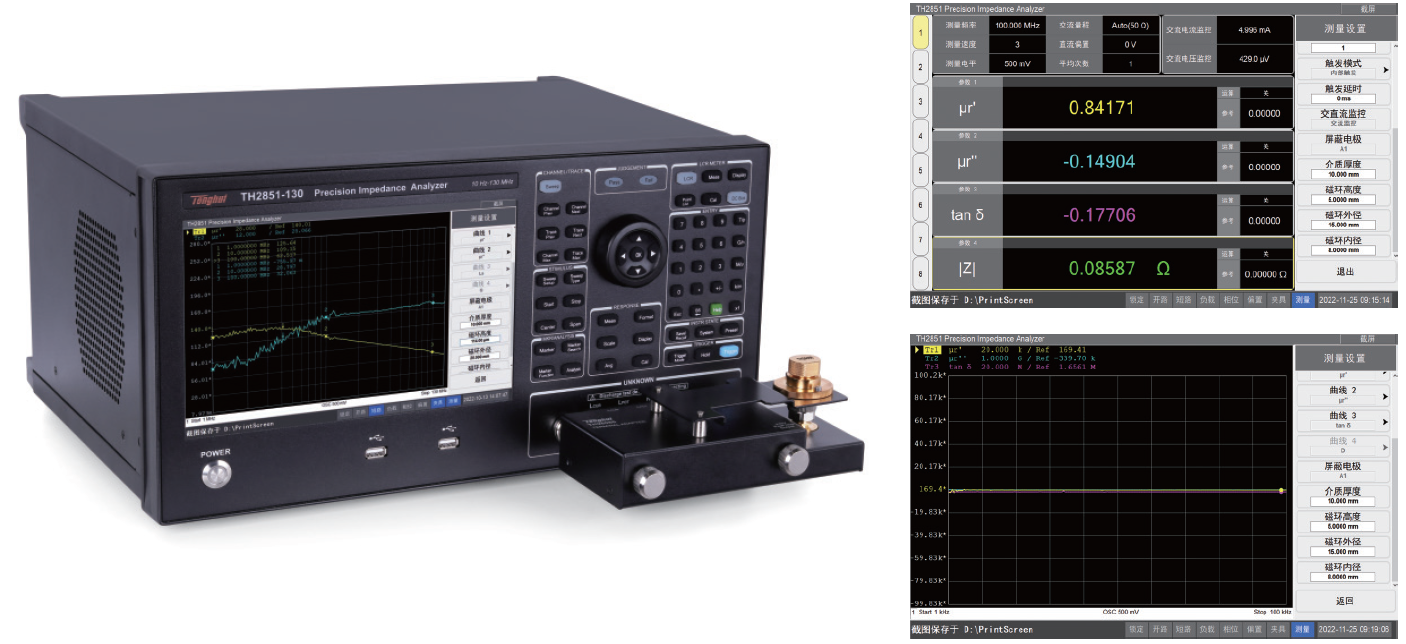

1、测试频率：2kHz-15MHz； 2、测试电平：500mV； 3、测试磁导率实部、虚部，进行曲线扫描。 解决方案 为满足不同客户的测试需求，高德娱乐推出了TH2851系列精密阻抗分析仪，共有五种型号： TH2851系列测试频率范围15MHz-130MHz，具备高精度（0.08%最高）、高稳定性与一致性，快速测试（最快2.5ms），配备10.1英寸高分辨率触摸屏，支持多种测试模式与等效电路分析，兼容SCPI指令及多品牌仪器，提供中英文界面，广泛应用于元件、材料性能评估。 磁导率(μ)是描述介质对磁场响应的物理量，表示了介质中磁感应强度与磁场强度的比例关系。 吸波材料的设计需要综合考虑磁导率的大小和频率特性。一般来说，吸波材料需要具有较高的磁导率，在特定频段内呈现复合磁导率的特性，以实现对特定频段电磁波的吸收。 TH2851系列精密阻抗分析仪支持磁性材料磁导率测试，在主机的基础上，需选配测试夹具及磁导率分析软件。 1、测试夹具 （1）TH26086转接底座 用于将4端对转换成N型7mm底座，适配其他测试夹具如TH26088磁导率测试夹具（TH26086为必选项，若未选购，TH26088将无法正确测量）。 （2）TH26088磁导率测试夹具 TH26088可精确测量环形磁性材料的磁导率。由于该夹具的结构是环形线圈绕一圈（无漏磁），因此不需要绕环形线圈的导线，而且允许广泛的频率覆盖（ 它配有一个小型和一个大型夹具，适应各种尺寸）。 2、测试原理 （1）磁导率基本概念 （2）有效磁导率 采用电感测量法测量，在环形磁芯的磁芯上缠绕导线，并放置在一个密闭的圆柱形空间内（TH26088夹具），通过阻抗分析仪测量导线两端的电感（自感），根据测试电感量及下列公式推导出有效磁导率。 （3）相对磁导率 （4）磁导率分析软件 选择开通磁导率分析软件之后，仪器便可以在单测、列表扫描、曲线扫描中直接选择磁导率参数，直接在界面显示测试结果。 经验与总结 从通信到新能源汽车，吸波材料的应用广泛，大大提升了产品电磁兼容性，TH2851系列精密阻抗分析仪不仅功能全面，测试精度极高，还提供了更具竞争力的性价比，为用户带来了显著的经济与技术优势。
