车载充电机OBC安全性能测试

研究背景

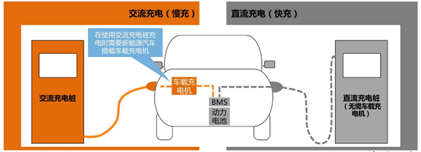

如今，新能源汽车行业正逐步成为汽车领域不断发展进步的重要一环。其中车载充电机OBC作为新能源汽车内部实现能量转换的核心部件，可将交流充电桩的交流电转换为动力电池所需的直流电，实现对动力电池的安全自动充电。

测试对象

OBC是一个由（PFC+隔离DC-DC）主级组成的AC-DC转换器。

测试要求

测试交流耐压、直流耐压、绝缘电阻

测试过程

将TH9110和TH90102联机使用，将TH9110单通道扩展至16通道，通过系统的搭建，将多通道充分利用，将多个测试点全部接触，按操作步骤依次测试，极大的提高了测试效率。

TH9110交直流耐压/绝缘电阻测试仪是高德娱乐多年电气安规测试仪器设计的经验，最新设计的具有500VA大功率，最大输出交流5kV/100mA，符合大功率耐压测试需求，以及符合EN50191的设备安全标准。

TH9110除了基本的交流、直流、绝缘电阻测试外，增加了崩溃电压测试功能，可分析产品的击穿点电压，满足特定客户对产品高压可靠性检测的要求。同时具有开短路检测功能，解决了用户在测试安规产品时的可靠性和准确性问题，输出时同步进行接触检查，避免漏检，提升测试可靠度与效率。

适用于检测电源变压器主绝缘是否合格、针对较高功率以及漏电流产品的耐压测试与分析、电气/非电气产品、新能源汽车和自动化测试系统等。

TH90102将单通道耐压绝缘测试仪扩展至16通道。可以为耐电压类设备提供端口切换功能，高压端外壳电压 5000VAC、公共端对外壳电压 500VAC、导通电流最大 1A。

仪器可以使用内置电源对测试通道进行导通测试，测试速度比普通高电压测试快速，方便多台设备并行通道检测。

“携手同心，惠及未来”，高德娱乐电子致力于为用户提供完整的充电桩测试解决方案，如能量转换测试方案等。
